一、產品概述

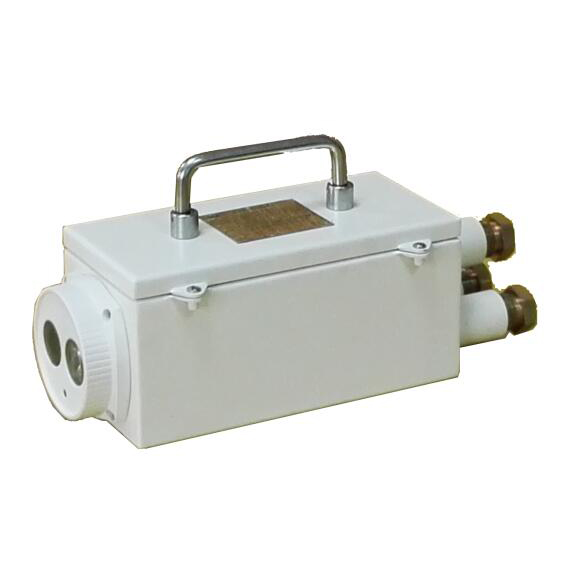

KBA12礦用本安型網絡攝像儀適用于有甲烷和煤塵爆炸危險場所的環境中。

二、電氣性能

1、額定工作電壓：DC 12V。

2、工作電流：≤500mA。

3、主要技術指標

a）圖像信號類型：彩色；

b）水平清晰度：400線；

c）灰度：優于7級。

4、以太網電口參數

b) 傳輸方式：TCP/IP協議、電信號傳輸；

c) 傳輸速率：10/100Mbps自適應；

d) 信號工作電壓峰峰值：1V～5V；

e) 傳輸距離：50m。

5、以太網光口參數

b）傳輸速率：100Mbps；

c）傳輸方式：TCP/IP，光信號傳輸；

d）波長：1310nm；

e）發射光功率：-15dBm～0dBm；

f) 接收靈敏度：≤-25dBm；

g) 傳輸距離：10km。

6、功能

a）具有輔助照明功能，當環境照度達到5Lux以下時，輔助照明開啟；

b）將采集到的視頻圖像轉換為以太網光信號或以太網電信號進行傳輸。

三、工作原理

攝像儀所拍攝物體的反射光被鏡頭收集，使其聚焦在攝像器件的受光面（CMOS）上，通過受光面把光轉變?yōu)殡娔埽詈蟮玫降臉藴室曨l信號，再通過網絡視頻數據采集模塊把模擬視頻信號轉換成可以網絡傳輸?shù)臄?shù)字信號，然后再通過以太網接口把數據傳輸出去。
