一、概述

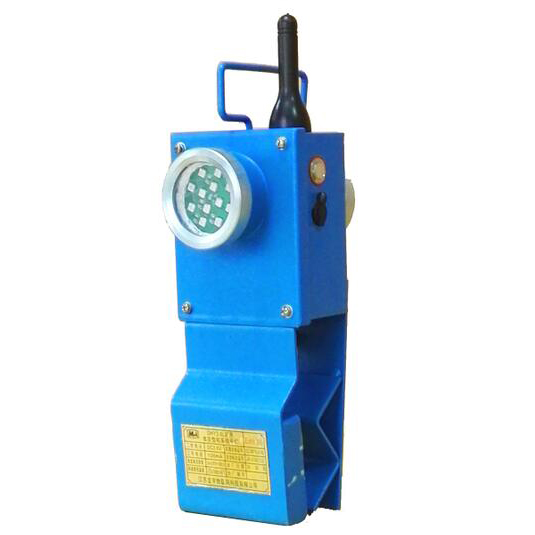

DHY3.6L礦用本安型機車信號燈是我廠新開發的產品,該產品主要用于煤礦井下電機車,防止機車追尾使用的閃光信號燈。
該產品結構合理,使用方便,顯示距離遠,提示醒目,是防止機車發生追尾事故的理想產品。
二、主要技術參數
1、供電參數:
a額定工作電壓:DC 3.6V;
b)最大工作電流:≤100mA;
2、電池組參數:
a)由3.6V,4500mAh的鎳氫電池組和一個限流電阻串聯組成;
b)電池最大開路電壓:≤4.5V;
c)電池最大短路電流:≤800mA。
3、無線信號參數:
a)通信協議:ZigBee;
b)調制方式:O-QPSK;
c) 無線信號工作頻率范圍:2.4GHz;
d) 無線發射距離:50m。
三、主要功能
a)信號燈報警光信號強度在黑暗中20m處清晰可見;
b)信號燈具有接收到非配對設備的無線信號,發出報警光信號的功能。
四、工作原理
當接通電源時,控制板工作,前后兩顯示燈即不同的兩組LED發光管分別并接在一只三極管的集電極電路內,使兩組發光二極管同時導通。
使用前在需要配對的車載機前先使車載機進入配對狀態,然后按動信號燈上的按鈕,這時車載機收到信號燈配對請求信號就會保存此尾燈MAC地址,并發送確認信號給此尾燈,信號燈收到后也保存配對車載機的無線MAC地址,掉電不丟失。至此,配對成功。配對后的信號燈在收到配對車載機信號后不會進入頻閃報警狀態。
信號燈平時會發出無線信號,當裝有無線車載機的電機車和尾部裝有機車信號燈的電機車行駛距離在50米左右時,無線車載機會收到機車信號燈發射來的信號,此時報警裝置主機會發出報警語音,以有效的提醒司機注意安全,從而避免了事故的發生。
沒有收到非配對車載機或信號燈信號時正常閃燈(每秒一次)。收到非配對車載機或信號燈信號后會發出急促閃爍紅光信號。
