一、產品概述

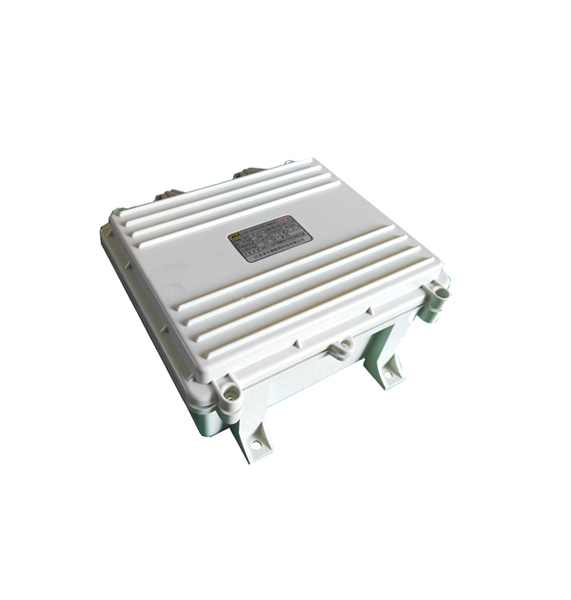

KJ482-F礦用本安型無線基站可用于煤礦有甲烷、煤塵爆炸危險的場合。

二、技術參數

1、供電參數

a）額定工作電壓：DC 12V；

b) 最大工作電流：≤200mA。

2、無線信號參數：

a) 通信協議：ZigBee；

b) 調制方式：O-QPSK；

c) 無線信號工作頻率：2.4GHz；

d) 無線發射距離：50m。

3、CAN通信接口：

a) 傳輸方式：多主式、雙極性，CAN；

b) 傳輸速率：5kbps；

c) 工作電壓峰峰值：1V～5V；

d) 最大傳輸距離：5km。

4、功能

a) 基站具有將無線信號轉換為CAN或以太網信號傳輸至上位機的功能；

b) 基站具有將CAN或以太網信號轉換為無線信號傳輸至無線設備的功能。

三、工作原理

基站通過CAN或以太網總線與系統連接，通過無線信號與現場終端設備（車載機、信號燈、司控道岔裝置等）連接。當終端設備處在無線基站的無線信號范圍內時，終端設備會主動請求接入無線基站，接入成功后，無線基站可以通過無線信號和終端設備實現收發通信?；窘邮盏綗o線終端的應用數據后就會通過CAN總線把應用數據上傳到上位機，如果無線基站收到上位機下發給無線終端的應用數據，無線基站就會通過無線接口把數據傳送給無線終端。
